Street & Landscape lights

道路・景観照明 - μLEDS KIDS1

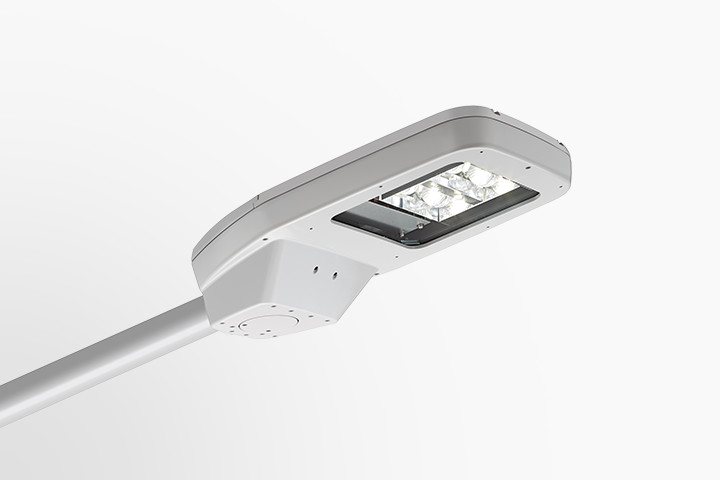

μLEDS KIDS1ミューレッズ キッズワン

LED道路灯/歩道灯

NETIS登録番号:QS-150042-A

ポールヘッドタイプ

アームタイプ

規格・基準等の適合性

  • 「LED道路・トンネル照明導入ガイドライン(案)(平成27年3月 国土交通省)」適合
  • 「道路照明施設設置基準・同解説(平成19年10月 (社)日本道路協会)」適合
  • 「電気通信施設設計要領・同解説(電気編)(平成29年度版 (一社)建設電気技術協会)」適合
  • 「道路・トンネル照明器材仕様書(平成27年版 (一社)建設電気技術協会)」適合

こだわり

μLEDS SLIM3のデザインと機能を踏襲

一般道路・高速道路用のμLEDS SLIM3のデザインと機能を踏襲し小型・軽量化を実現しました。
一般道路・生活道路・歩道・公園・駐車場・駅前広場などのあらゆるシーンにLED照明を提供します。
μLEDS SLIM3とμLEDS KIDS1を組み合わせて使用しても、同一デザインのため景観を損ないません。

光害対策

農作物・住居への漏れ光対策として遮光板を後付可能です。

既設アーム・ポール・電柱直接共架の取付に対応

  • アームタイプ:既設アームの挿入径φ60.5・φ48.6・φ34.0に対応しています。
  • ポールヘッドタイプ:既設ポール挿入径φ60.5・φ48.6に対応しています。(※φ48.6は器具内アダプター(オプション)が必要です)
  • 電柱直接共架:電柱直接共架アダプター(オプション)を使用すれば、簡単に取付けれます。

自動点滅器内蔵タイプも耐雷仕様

自動点滅器内蔵タイプは耐雷サージ電圧15KV(コモンモード)の誘導雷対策を行っています。
誘導雷による自動点滅器破損を減らします。

仕様

  • LEDモジュール寿命:60,000時間以上(光束維持率80%)
  • LED制御装置寿命:60,000時間以上
  • 入力電圧:90~264Vac
  • 周波数:50/60Hz
  • 周囲温度:-20~35°C
  • 灯体:アルミダイキャスト
  • グローブ:強化ガラス
  • 保護等級:灯具 IP23
    LEDモジュール部 IP44
  • 塗装色:グレー
  • 適合ポール:挿入寸法φ60.5×120L
    (φ48.6、φ34.0にも対応可能)

標準装備

  • 初期光束補正機能
  • ソフトスタート機能
  • 耐雷サージ電圧 15kV(コモンモード)
  • 落下防止ワイヤー

外形寸法

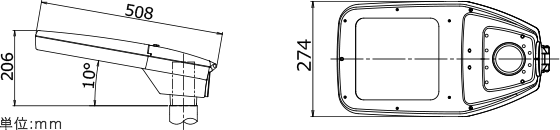

  • ポールヘッドタイプ

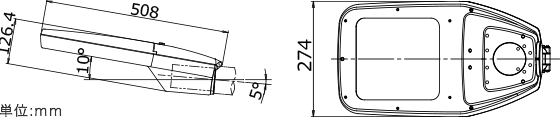

  • アームタイプ

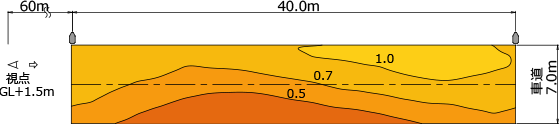

輝度分布図

ガイドラインタイプf・g
照明器具:KDS1-G07200AW(KCE070-2)

【設計条件】 車道幅員7m 灯具高さ10m 灯具間隔40m
オーバーハングOh=-0.7m 保守率0.7 アスファルト舗装

平均路面輝度 0.73cd/m²
総合均斉度 0.44
車線軸均斉度(第一車線) 0.64
車線軸均斉度(第二車線) 0.63
相対閾値増加TI(第一車線) 7.66%
相対閾値増加TI(第二車線) 5.77%
