道路・景観照明 - μLEDS SLIM3

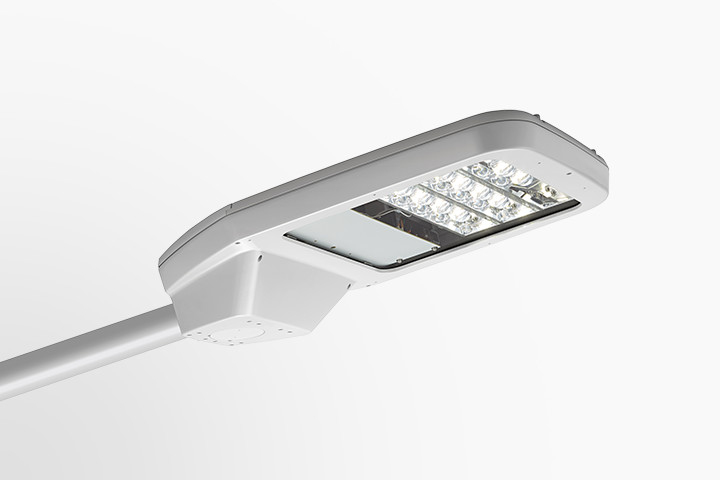

μLEDS SLIM3ミューレッズ スリムスリー

LED道路灯

NETIS登録番号:QS-150042-A

ポールヘッドタイプ

アームタイプ

規格・基準等の適合性

  • 「LED道路・トンネル照明導入ガイドライン(案)(平成27年3月 国土交通省)」適合
  • 「道路照明施設設置基準・同解説(平成19年10月 (社)日本道路協会)」適合
  • 「電気通信施設設計要領・同解説(電気編)(平成29年度版 (一社)建設電気技術協会)」適合
  • 「道路・トンネル照明器材仕様書(平成27年版 (一社)建設電気技術協会)」適合

こだわり

十分な機能性

LED道路灯に求められる様々な機能を搭載しています。
省エネ性能では、初期光束補正機能、ソフトスタート機能、段調光機能を、安全面では15kVの耐雷サージ機能、落下防止ワイヤーなどを標準機能として搭載しています。また、電源内蔵型や電源別置型、自動点滅器内蔵型も選択できます。

緻密な配光性能

国土交通省ガイドラインの適合はもちろん、自動車専用道路仕様や各自治体の基準に適合した様々な配光性能をラインナップしています。
また状況に応じた特殊な配光や、光害を抑制する遮光板もオプションで対応可能です。

柔軟なカスタム器具対応

ご要望や設置環境に応じて、1台からでもカスタム対応いたします。

  • 標準塗装色(グレー)以外の指定色塗装や重耐塩塗装
  • フロストグローブや凸型グローブ
  • 防鳥対策、つらら対策など
  • 選べる光源色(標準の白色、電球色、オリジナル色など)

優れた意匠性

従来の道路灯のデザインを踏襲した、道路灯らしい美しいフォルムです。LED光源に特化した機能的でシャープなデザインは、都市景観にもマッチします。美しいデザインの中にも高い強度と十分な止水性を兼ね備えています。また小型モデルも同様なデザインのため、器具を組み合わせた場合でもベストマッチします。

コストパフォーマンス

軽量コンパクトに設計されており、シンプルで機能的な器具はコストパフォーマンスに優れています。照明率が高いうえ、固有エネルギー消費効率は150lm/Wに届いており、従来品と比較して大幅に電気料金を節約できます。
60,000時間の長寿命によりメンテナンスコストも大幅に節約できます。

仕様

  • LEDモジュール寿命:60,000時間以上(光束維持率80%)
  • LED制御装置寿命:60,000時間以上
  • 入力電圧:90~264Vac
  • 周波数:50/60Hz
  • 周囲温度:-20~35°C
  • 灯体:アルミダイキャスト
  • グローブ:強化ガラス
  • 保護等級:灯具 IP23
    LEDモジュール部 IP44
  • 塗装色:グレー
  • 適合ポール:挿入寸法φ60.5×120L
    (φ48.6にも対応可能)

標準装備

  • 初期光束補正機能
  • ソフトスタート機能
  • 耐雷サージ電圧 15kV(コモンモード)
  • 落下防止ワイヤー

外形寸法

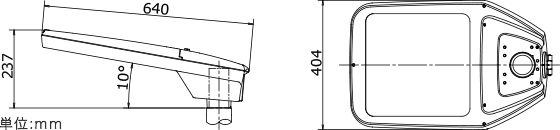

  • ポールヘッドタイプ

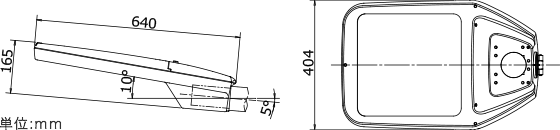

  • アームタイプ

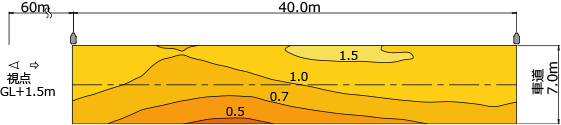

輝度分布図

ガイドラインタイプa・b
照明器具:SLM3-G10200AW(KCE100-2)

【設計条件】 車道幅員7m 灯具高さ10m 灯具間隔40m
オーバーハングOh=-0.7m 保守率0.7 アスファルト舗装

平均路面輝度 1.03cd/m²
総合均斉度 0.48
車線軸均斉度(第一車線) 0.65
車線軸均斉度(第二車線) 0.68
相対閾値増加TI(第一車線) 7.29%
相対閾値増加TI(第二車線) 5.84%
