Street & Landscape lights
道路・景観照明 - μLEDS SLM4
μLEDS SLM4ミューレッズ スリムフォー
LED道路灯
.jpg)
ポールヘッドタイプ
アームタイプ
規格・基準等の適合性
- 「LED道路・トンネル照明導入ガイドライン（案）（平成27年3月 国土交通省）」適合
- 「道路照明施設設置基準・同解説（平成19年10月 （社）日本道路協会）」適合
- 「電気通信施設設計要領・同解説（電気編）（平成29年度版 （一社）建設電気技術協会）」適合
- 「道路・トンネル照明器材仕様書（平成30年版 （一社）建設電気技術協会）」適合
こだわり
角度調整が可能
施工時の光漏れの軽減対策や、設置後の道路拡幅対応など、
現場のニーズに合わせて照明器具の角度調整が可能です。
可動範囲は5度刻みで0～25度です。

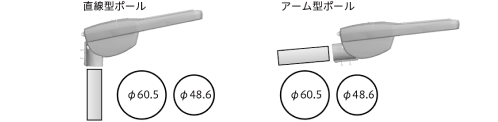

2つのタイプのポールに取付可能
ホルダー部を90度反転させることで、ポールヘッドタイプまたはアームタイプに変更可能です。
2つのアダプター径に対応
アダプター径はΦ60.5（標準）とΦ48.6に対応しています。
電源装置を器具内に収納
電源装置を器具内に収納し配線工事を簡略化しました。
電源線を接続するだけでＯＫ！（電源装置別置にも対応できます。）
選べるオプション
- 自動点滅器内蔵
- 防鳥対策
- 器具の指定色塗装
- LED光源色のカスタマイズ（色温度、平均演色評価数）など
仕様
- LEDモジュール寿命：60,000時間（光束維持率80%）
- 入力電圧：90～264Vac
- 周波数：50/60Hz
- 周囲温度：-20～35°C
- 灯体：アルミダイキャスト
- グローブ：強化ガラス
- 保護等級：灯具 IP23
LEDモジュール部 IP44 - 塗装色：グレー
- 適合ポール：挿入寸法φ60.5×120L
（φ48.6にも対応可能）
標準装備
- 初期光束補正機能
- ソフトスタート機能
- 耐雷サージ電圧 15kV（コモンモード）
- 落下防止ワイヤー
外形寸法
- アームタイプ
- ポールヘッドタイプ
輝度分布図
ガイドラインタイプａ・ｂ
照明器具：SLM4-G10200AW（KCE100-2）
【設計条件】
車道幅員7m 灯具高さ10m 灯具間隔40m
オーバーハングOh=-0.7m 保守率0.7 アスファルト舗装
.jpg)
| 平均路面輝度 | 1.05cd/m² |
|---|---|
| 総合均斉度 | 0.44 |
| 車線軸均斉度（第一車線） | 0.59 |
| 車線軸均斉度（第二車線） | 0.55 |
| 相対閾値増加TI（第一車線） | 6.06% |
| 相対閾値増加TI（第二車線） | 4.70% |
